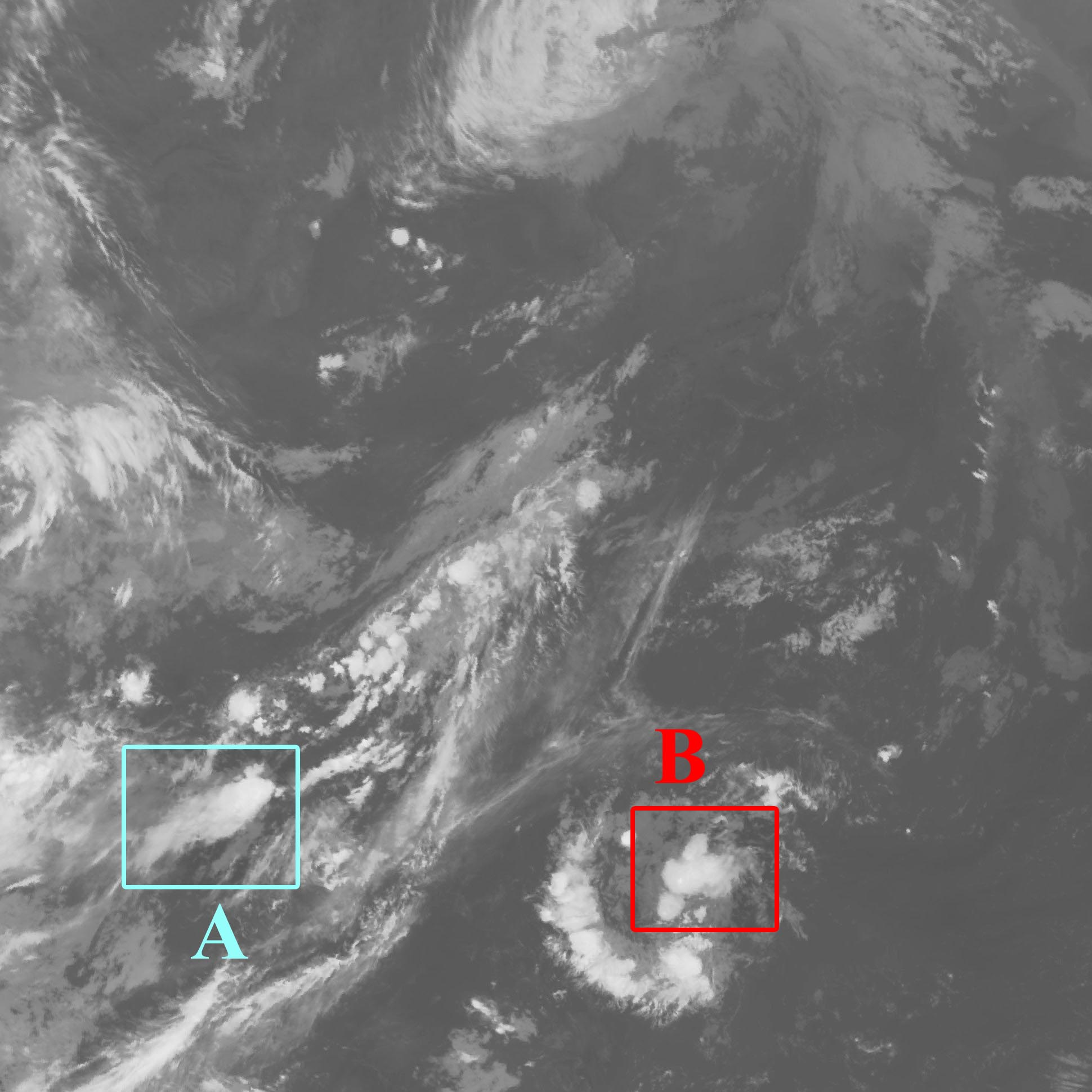

紅外線雲圖(圖1)可以說是這張影像圖上的溫度分布，雲層發展愈低，雲頂溫度愈高，色調愈黑，雲頂發展愈高，雲頂溫度愈低，色調愈白。若將溫度區分為若干個溫度區間，將每個一溫度區間給予一種顏色設定，即成為色調強化雲圖。

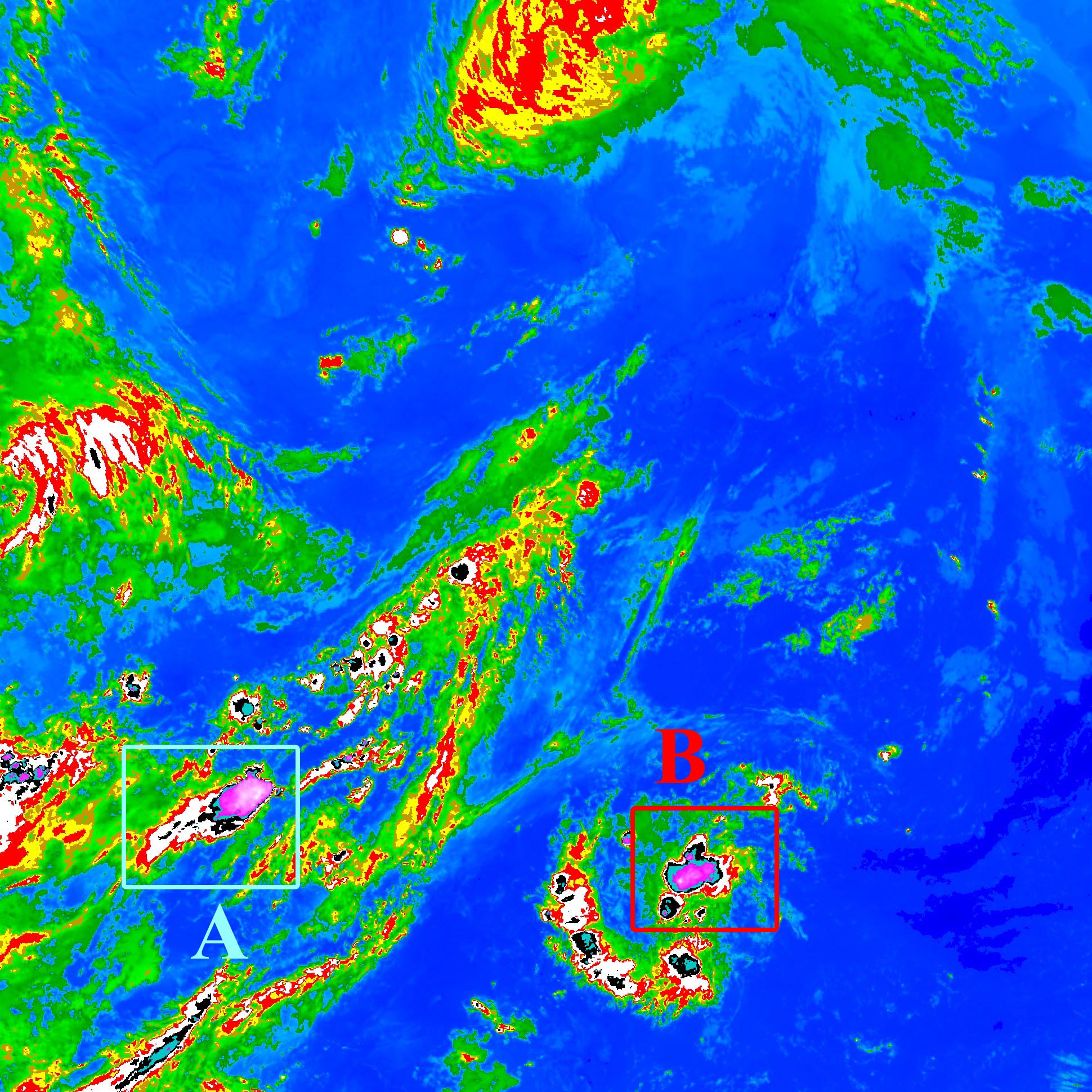

圖2即為相同時間經過MB色調強化處理後的雲圖，此為針對對流雲系而設計，主要目的為強調對流系統的發展，如圖中即很容易分辨強對流的位置，並可指出對流最強之處。

以對流胞A與對流胞B為例，兩者的最高雲頂皆達紫紅色以上，表示雲層發展的高度相近，但是對流胞A、B的雲型發展則有很大的差異。

簡單的分辨方式是將對流雲看成一座”高山”，由太空鳥瞰這座”山”，不同顏色代表不同高度，分別說明如下：

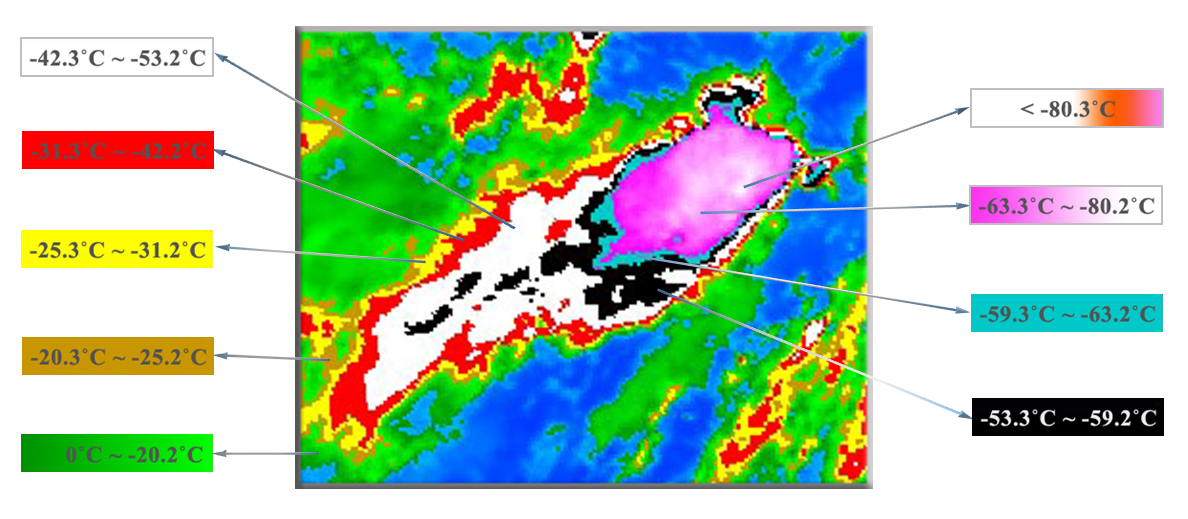

對流胞 A(圖3)：
此對流雲系對流最強處之雲頂溫度低於-80.2˚C，雲型左右兩側呈現不對稱發展，右側顏色的變化快速，幾乎無法分辨任一色階，表示此處雲層之垂直發展非常劇烈，雲型較陡峭像斷崖，而左側一階一層色階可明顯區分，表示雲層向西南方向延展，顯示此方向之雲層發展較平緩。 與未經色調強化之雲圖對照，可確認此向西南方向延展的雲層，實為高層強風所造成的卷雲層。

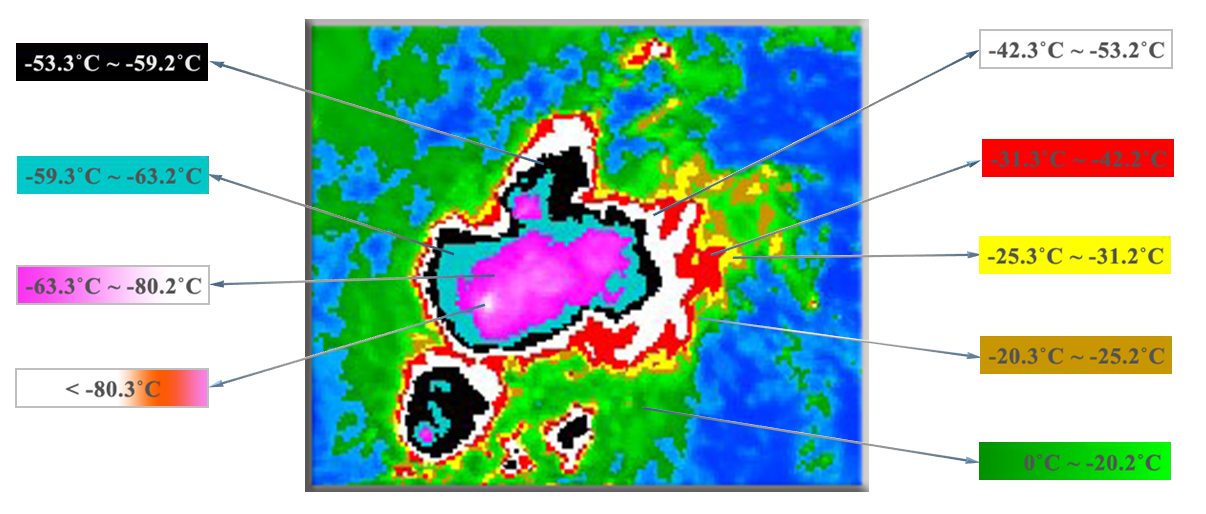

對流胞 B(圖4):
此對流雲系實由數個獨立對流組成，以下主要針對圖中範圍較大之對流系統為對流胞B加以說明。 對流胞B對流最強處之雲頂溫度亦低於-80.2˚C，而雲型之發展較對流胞A為對稱，溫度低於-32.2˚C以下之色階，階階明顯可辨，顯示此對流雲層之垂直發展較平緩，不似對流胞A之劇烈，右側仍有小範圍卷雲，因高層風速較弱，延展較不明顯。
